ブロック塀の主な規定

一般にいわれているブロック塀の正式な名称は「補強コンクリート造のブロック塀」といいます。
ブロック塀は、建築基準法施行令第62条の8(へい)、平成12年建設省告示第1355号で最小限守らなければならないことが規定されています。
また、大阪北部地震では、施工不良のブロック塀の倒壊による深刻な事故が起きています。
普段皆さんが利用している道路でも、不安に感じる塀やフェンスなどがあると思います。
千葉県でも、今だ東日本大震災時に傾いたままの塀が沢山残っています。
安心なブロック塀を知っていただく様、このページでは、ブロック塀の主な規定についてご紹介しています。

保有資格
・建築士  ・建築施工管理技士  ・土木施工管理技士  ・ブロック塀診断士

ブロック塀の高さ

ブロック塀の最大高さ(H)は、地盤面(GL)より2.2mです。ただし、ブロック塀の形式、基礎形状、地盤の状況などによって高さの制限は異なります。下の表に示す数値以下の高さにしてください。

ブロック塀の高さ

注)普通土:基礎の周囲を埋め戻すとき、基礎をつくる為に掘り起こした土
  改良土:同じく、埋め戻す土の代わりにコンクリートや砂、砂利まじりの土で十分に締め固めたもの

ブロック塀の高さの測り方
基礎の根入れ深さと塀の高さ
補強ブロック塀 型枠ブロック塀
塀の高さ I形基礎 逆T・L形基礎 I形基礎 逆T・L形基礎
1000 350 350 450 450
1200 350 350 450 450
1400 400 350 500 450
1600 450 350 550 450
1800 500 350 600 450
2000 400 500
2200 450 550
単位(mm)

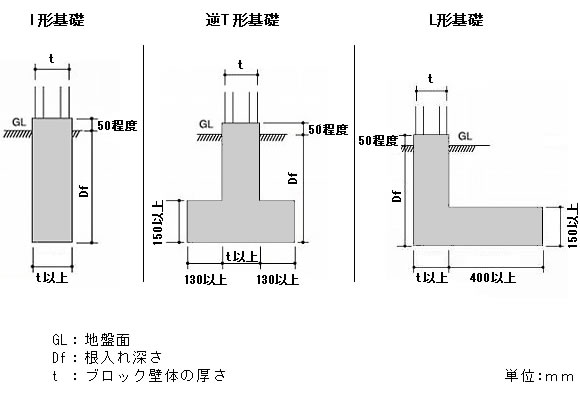

基礎の根入れ
基礎の配筋
  1. ブロック壁体、控壁及び平門柱の布基礎は上下に各D10以上の主筋を配置した複筋梁とする。
  2. 布基礎には、D10以上のあばら筋を500mm以下の間隔で配置し、主筋に180°フックでかぎ掛けする。
  3. 基礎スラブ部分のベース筋は、D10以上の鉄筋を500mm以下の間隔で配置し、その先端にD10以上の配力筋を配置する。
  4. L形基礎のあばら筋及びベース筋は、D10以上の鉄筋をL形に曲げて配置することができる。
  5. 控壁、控柱ならびに門柱の主筋は、基礎に定着させる。
  6. 控壁、控柱ならびに門柱の基礎と接合するブロック壁体の布基礎の主筋は、通し配筋とするか、それらの基礎に定着させる。
ブロックの厚さ
  1. 高さ2m以下のブロック塀→厚さ120mm以上のブロック
  2. 高さ2mを超えるブロック塀→厚さ150mm以上のブロック  をそれぞれ推奨します。
参考:
建築基準法では、高さ2m以下→100mm以上
高さ2m超える→150mm以上
ブロック塀の配筋

ブロック壁体に挿入する縦筋及び横筋は、D10以上D16以下の異形鉄筋とする。 縦筋は、基礎に鉄筋径の40倍以上の長さを埋込み、1本もので塀の高さ分立ち上げます。
間隔は下表に示す数値以下とし、横筋間隔は800mm以下とする。

控壁

控柱
ブロック塀の高さ
(m)
補強ブロック塀 型枠
ブロック塀
空洞ブロックを
使用する場合
化粧ブロックを
使用する場合
縦筋間隔
(mm)
ブロックの長さ
(mm)
縦筋間隔
(mm)
縦筋間隔
(mm)
付き 1.6以下 800 400,500,600 600 400
900 450(900)
1.6を超え
2.2以下
400 400,500,600 600 400
900 450(900)
なし 1.2以下 800 400,500,600 600 400
900 450(900)
1.2を超え
1.6以下
400
(800)
400,500,600 400(600) 400
900 (450)
( )内数値はD13使用の場合の間隔
控壁・控柱 ブロック塀の高さ(m) 補強ブロック塀
空洞ブロックを使用する場合
縦筋間隔 (mm)
付き 1.6以下 800
1.6を超え2.2以下 400
なし 1.2以下 800
1.2を超え1.6以下 400(800)
( )内数値はD13使用の場合の間隔
控壁(ひかえかべ)

控壁は、塀が風や地震で倒れないようにするもので、面であるブロック塀に対し強度を補うために必要です。塀高さが1.2mを超えるときは、長さ3.4m以内ごとに基礎と塀と一緒に作ってください。
※改良土、もしくは逆T形、L形基礎の場合は1.6mを超えるものに必要となります。

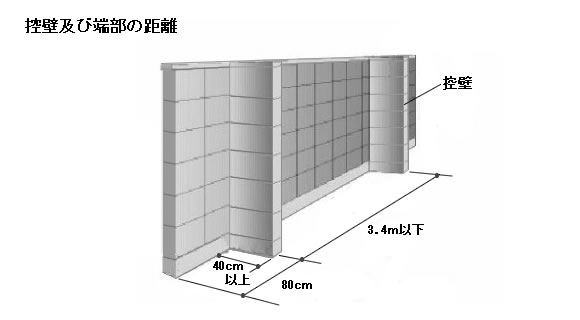

控壁及び端部の距離
控壁の配筋
塀の種類 ブロック塀の高さ(m) 鉄筋
補強ブロック塀 1.8以下 D10
1.8を超え2.2以下 D13
型枠ブロック塀 1.8以下 D13
1.8を超え2.2以下 D16
